功率组件
PP4000
PP4000功率组件是基于不同拓扑构造的组件，集成有驱动、采样、保护等功能，可快速搭建不同电平的电力电子并网装置。机箱内部配有智能插件识别管理系统，用于多样化配置的19寸机箱，实现准确的软件配置管理。
PP4000系列功率机箱典型型号提供6个功率插板，提供8-12个2电平独立桥臂，可配置为8-12个半桥MMC单元，4-6个H桥，或其他型式。

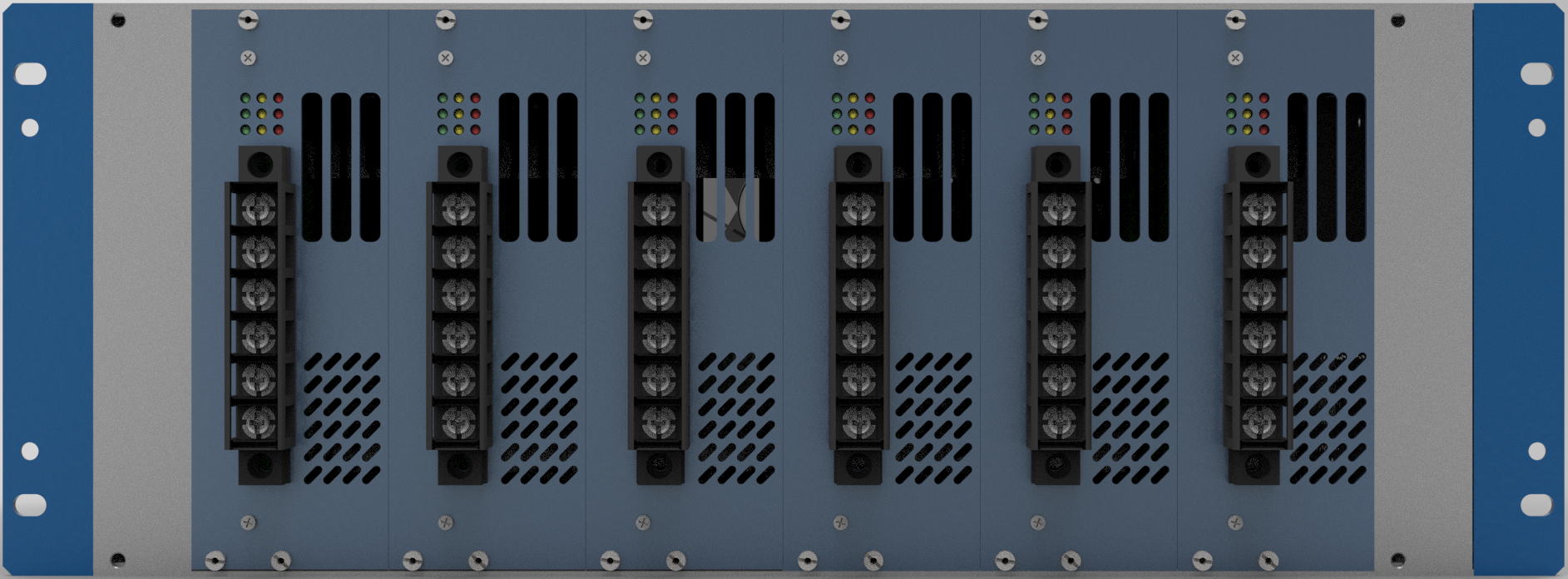

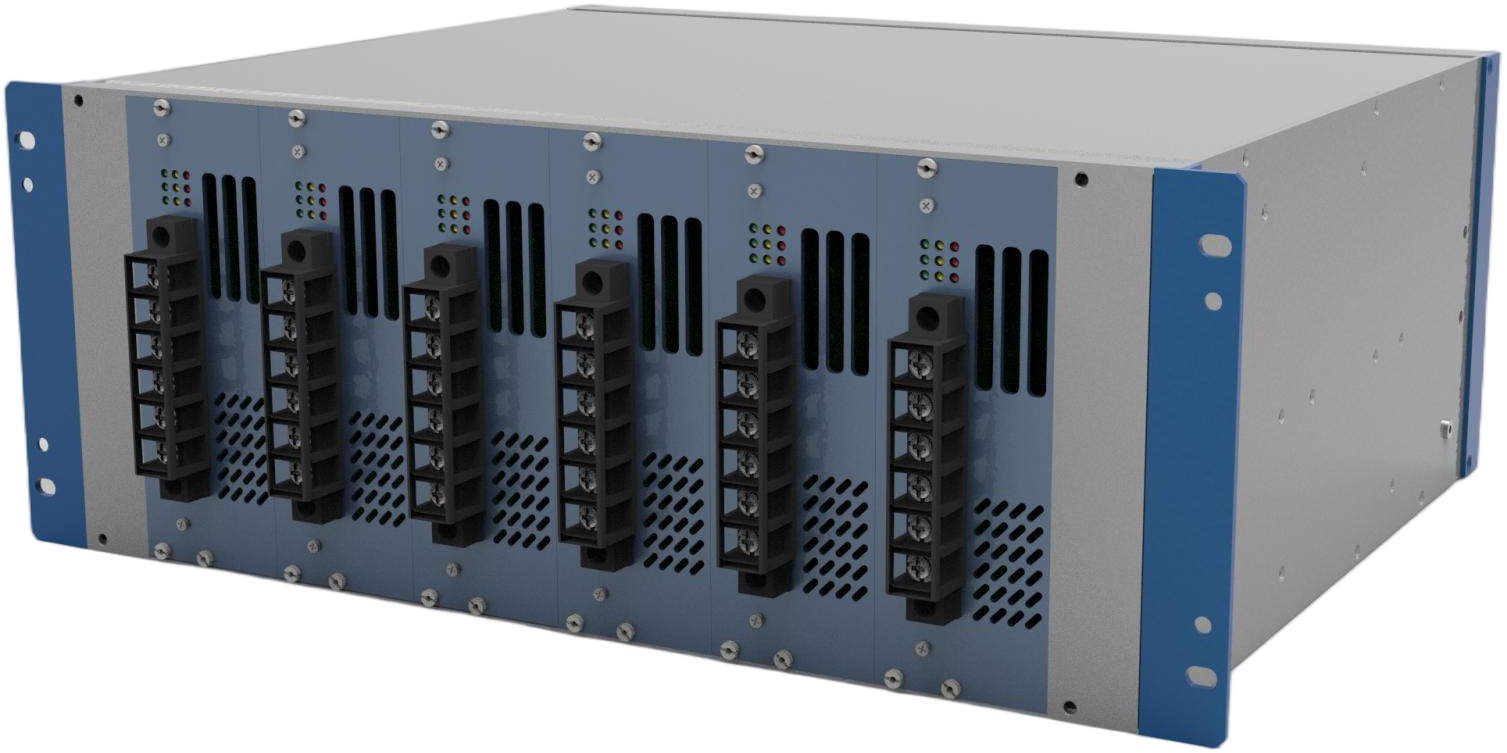

机箱整体示意图如下图所示。

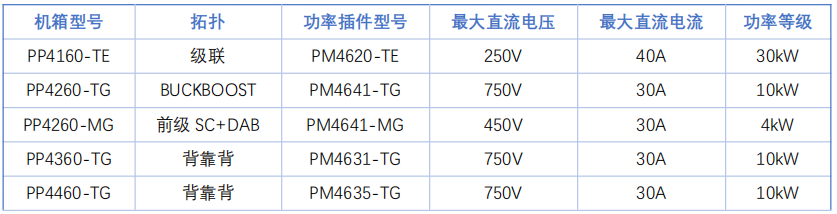

PP4000系列典型型号
PP4000功率组件内部功率模块采用PM4000功率插板，插板内部为PEBB（电力电子积木）基本拓扑，前端为标准化功率端子，后端为标准化控制端子。PM系列考虑到标准机架适配性能，采用立式插板形式，使用更加便捷，即插即用。此外，还拥有丰富的拓扑构造能力，包括双半桥，H桥，各种NPC三电平单桥臂等。
PP4000系列功率组件功能特点
1．模块化设计，标准化接口，灵活的插板设计，可实现即插即用。
2．经过工业实机验证的保护设计，可靠的驱动及死驱保护设计。
3．组件内集成有模拟量检测电路，包含电流检测，直流电压检测和温度检测。
4．提供完善的硬件保护功能，包括过流保护、过温保护、过压保护等。
PP4000控制接口
PP4000功率机箱控制接口标准化，使用DB15接口，以便于匹配多种控制器。DB15接口主要用在独立控制器，接口互联后可构成一个完整的控制系统。PP4000主要控制接口是DB15，适配控制器为RP3280/RP5280/RP5450。
PP4000系列的DB15接口提供12*4路5V脉冲信号输入，2*6路5VTTL的ERR反馈。1个DB15的模拟通道对应1块功率板上的模拟通道，不分高速与低速模拟信号，共6*4个模拟信号。

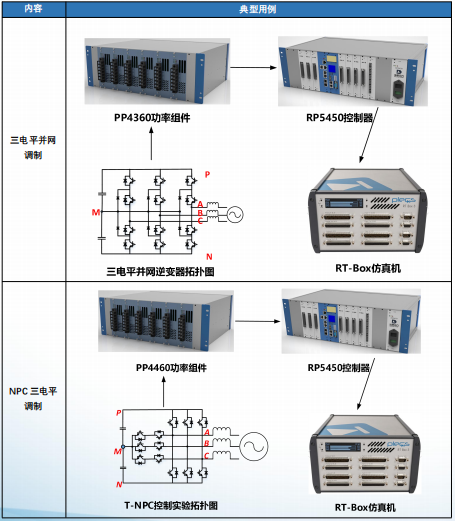

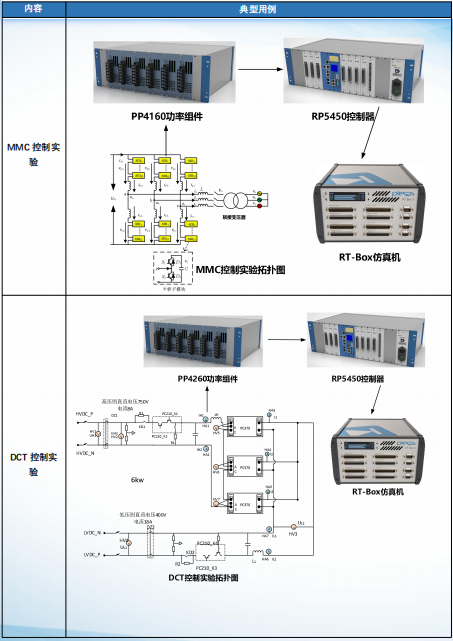

PP4000典型应用
