功率组件
PP3100
PP3100功率组件可以实现以下电力电子拓扑应用，包括： BuckBoost拓扑等。
内部最多包含两个功率组件，每个功率组件是一组三相电路。

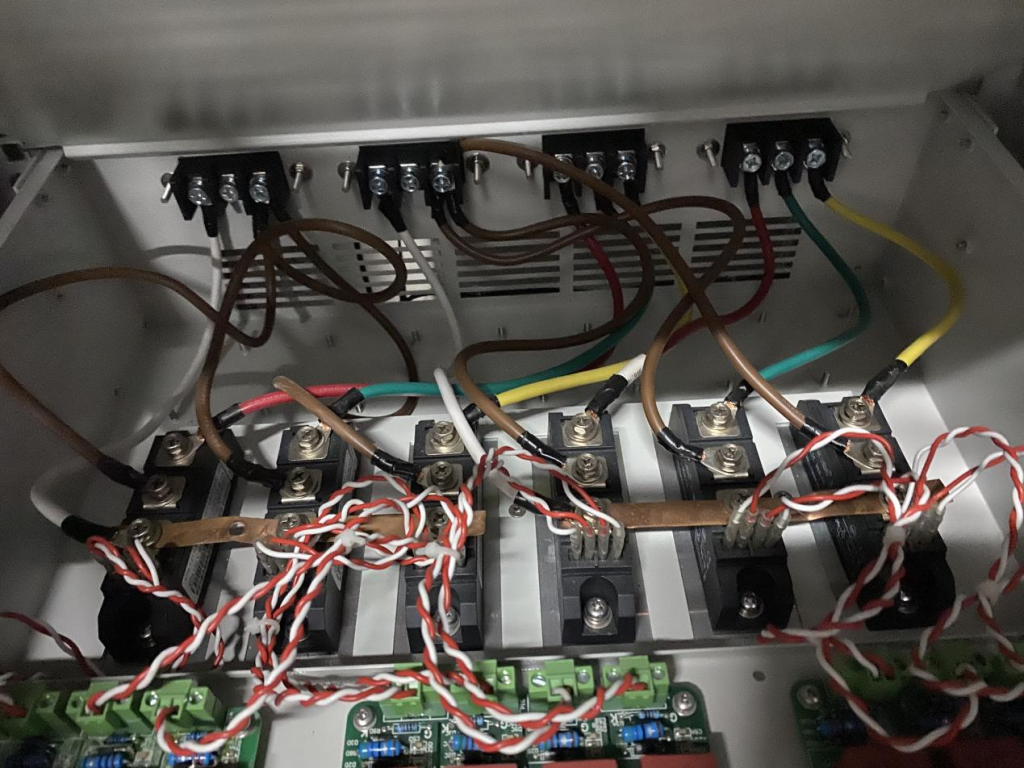

机箱整体示意图如右图所示。
PP3100技术规格
电气性能
功能拓扑
额定功率
额定电压（RmsAC）
10s过载电流RMS
最高直流电压
最高开关频率
接口形式
两电平背靠背
10kW（单组）
400V
30A
750V
20KHz
支持电平接口
（单组DB15*2 15VDC）
支持光纤接口
（单组6路Pwm输入 3路故障输出）
额定电流
(场景：并网400VAc/50hz/Udc650V/开关频率 5KHz）
绝缘耐压（模块指标）
默认死区时间
温度测量范围（Ntc）
15A
f=50 Hz,t = 1 min.
2.5KVRMS
最小1.2us
-10℃-105℃（DB15接口输出）
环境特性
相对湿度
工作温度
存储温度
海拔
防腐等级
10%-90%，无凝露
0℃-50℃(含光纤）
-25℃-75℃
<2000米
C4
IP等级
散热方式
最大散热功率
模块NTC温度
IP20
强迫风冷
350W*2
105℃（△50℃）
硬件保护
其他
电流过流硬件保护门限
驱动硬件保护
过温保护门限
（散热器温度节点）
90A 峰值(开环霍尔）
每相
95℃保护
重量
机箱材质
机箱尺寸
20kg
A3钢板喷塑
425(W)*420(D)*133.35(H) 3U
接口定义

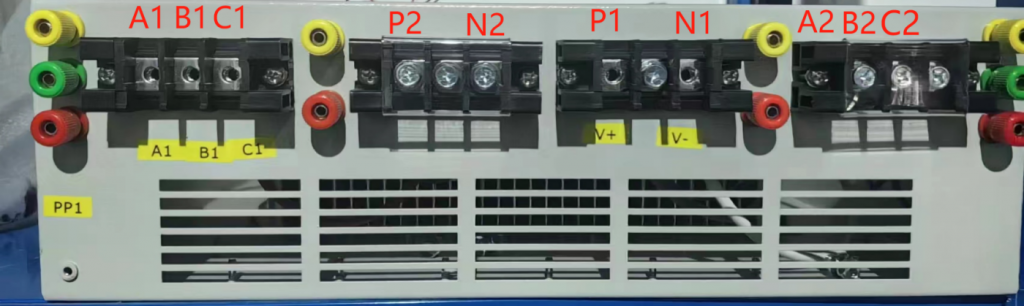

前面板接口

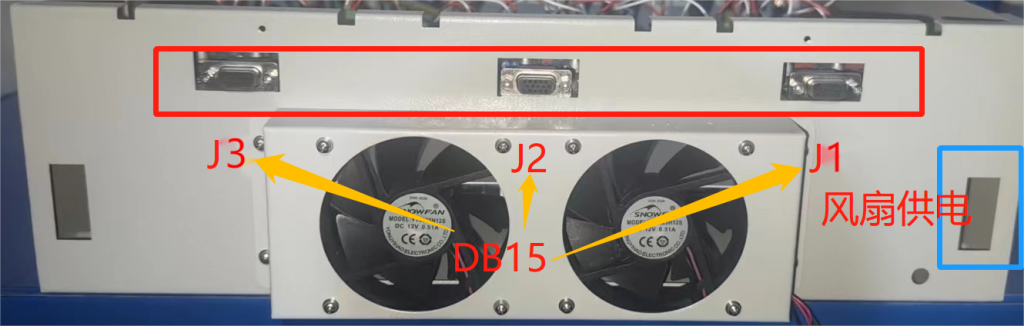

后面板接口
功能清单
驱动死区
CPLD驱动死区最小限制为1.2us。
若输入PWM脉冲死区大于1.2us，输出PWM不受影响；
若输入PWM死区小于1.2us，输出PWM的死区会限制到1.2us。
故障保护

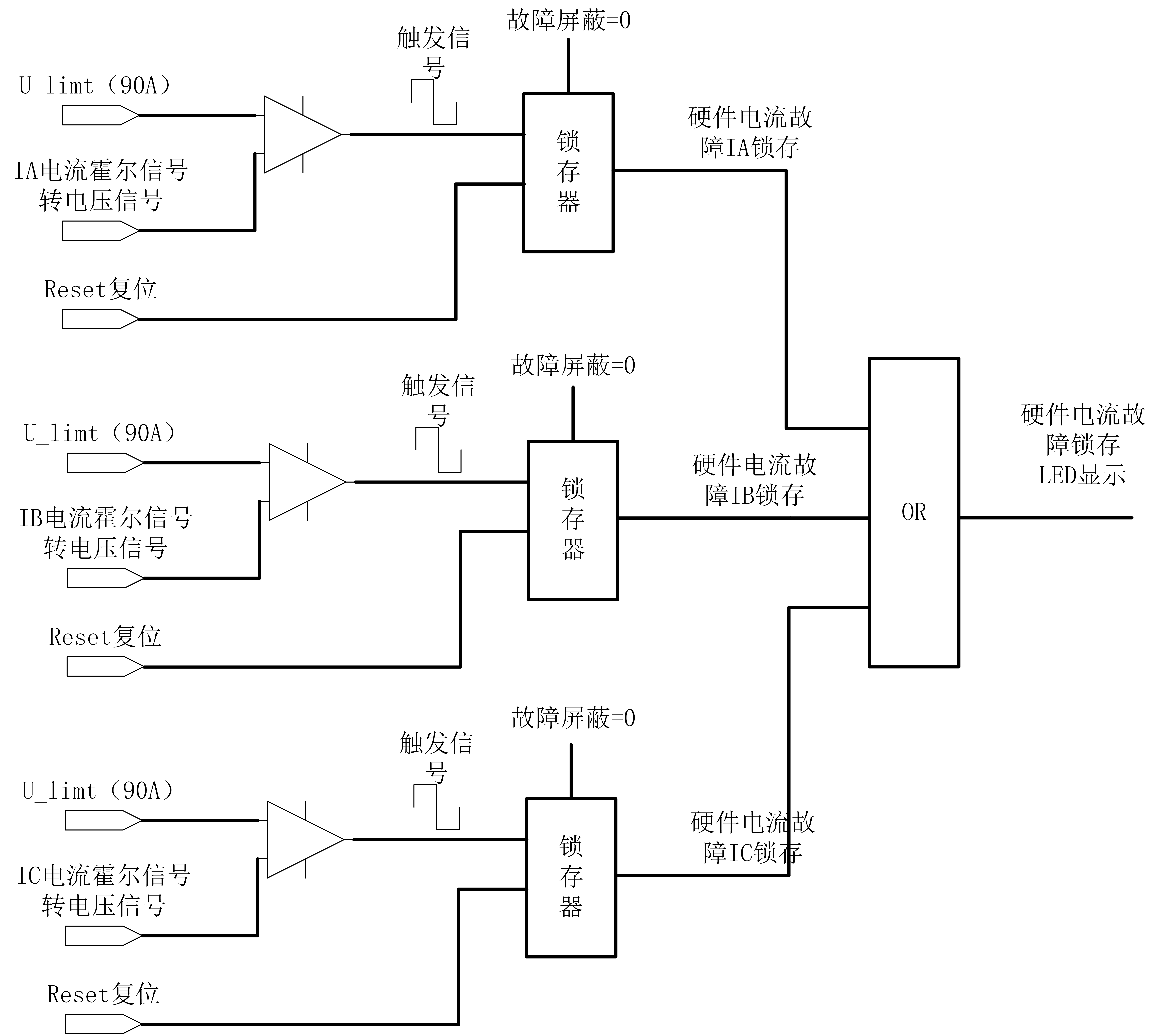

过流保护
每块功率板上配有3路过流保护，触发门限90A；正常时指示灯灭，触发故障时，自动封停PWM输出，故障指示灯亮；清除故障需按本地复位按钮或者远程复位。
拨码开关SW1 的Cfg2用于屏蔽故障。

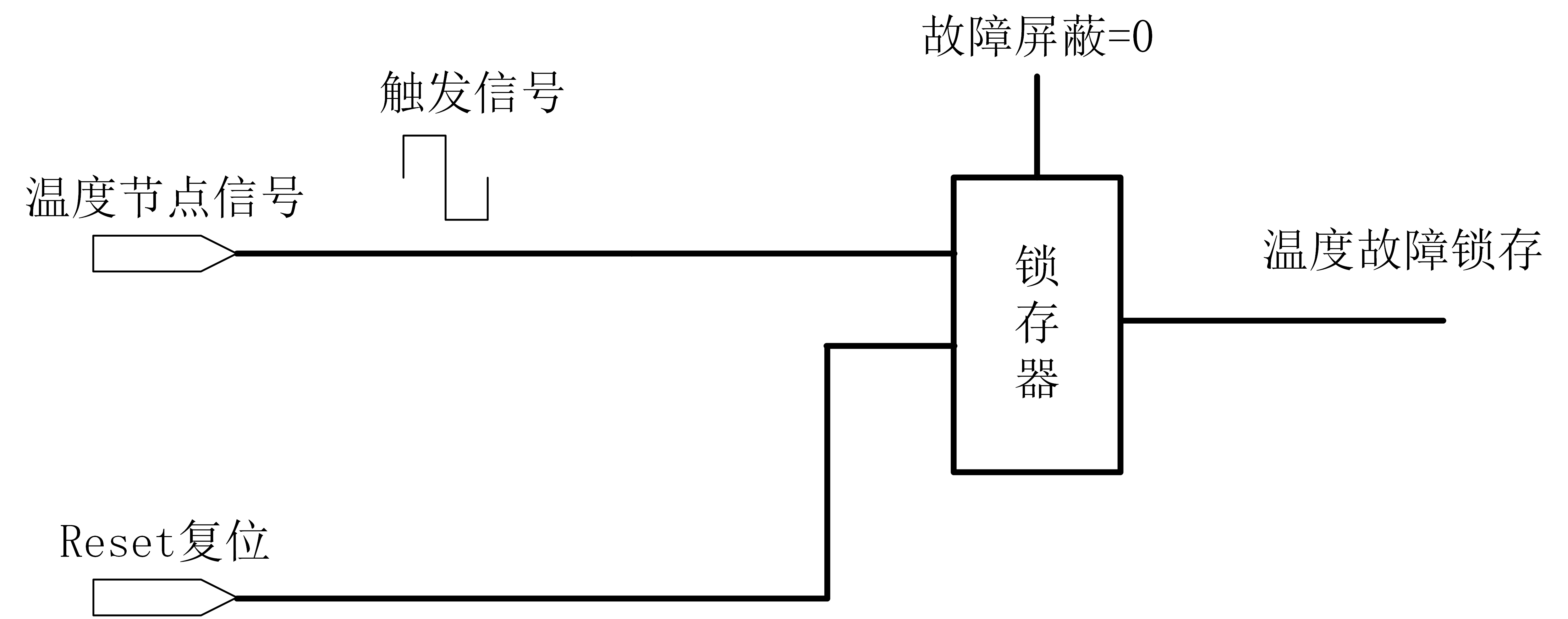

过温保护
一个组件上配有1路过温保护（温度开关），触发门限95℃；正常时指示灯灭，触发故障时，自动封停PWM输出，故障指示灯亮；清除故障需按本地复位按钮或者远程复位。
拨码开关SW1 的Cfg3用于屏蔽故障。

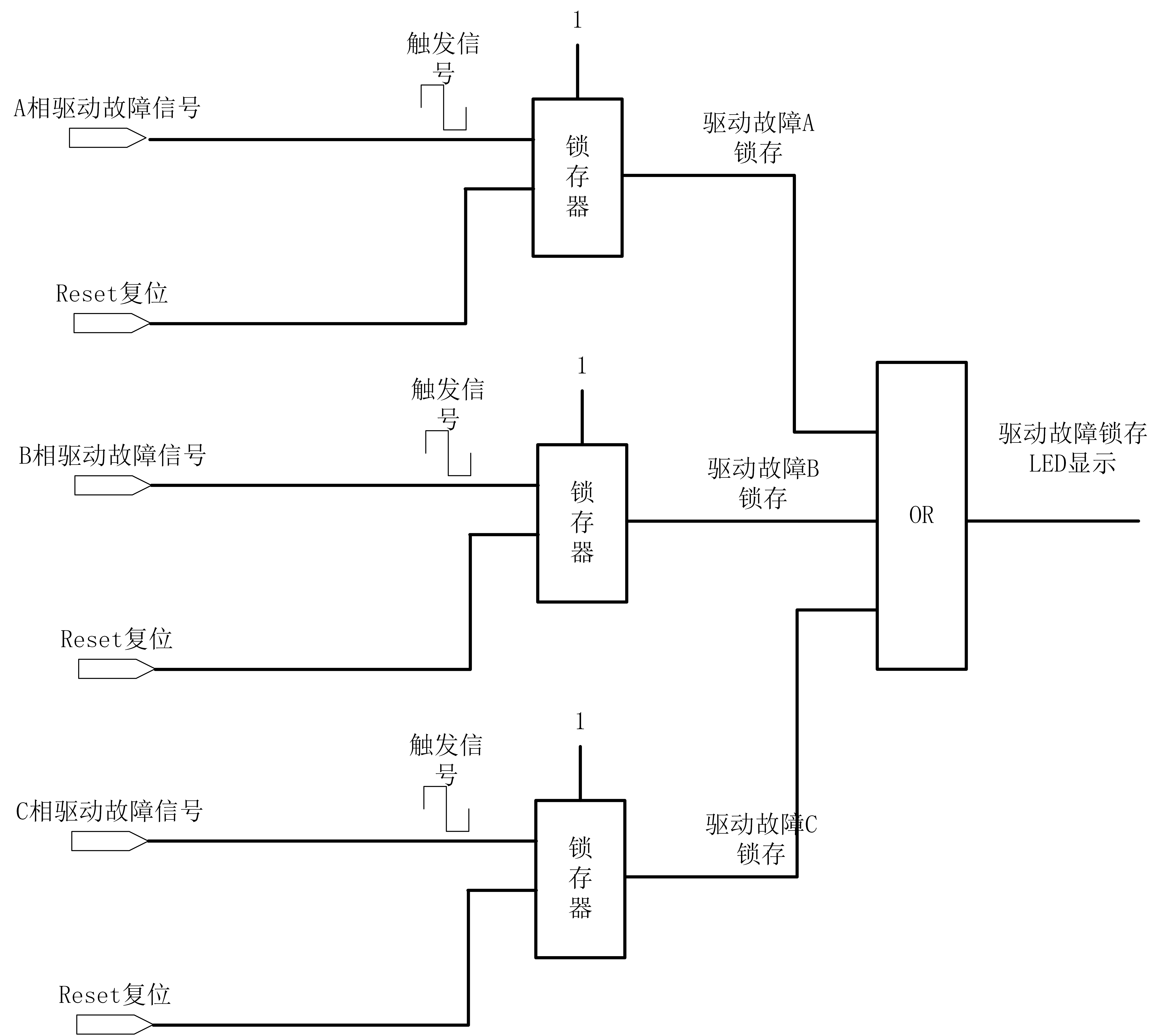

驱动保护
每块功率板上配有3路驱动保护；正常时指示灯灭，触发故障时，自动封停PWM输出，故障指示灯亮；清除故障需按本地复位按钮或者远程复位。
故障不能屏蔽。

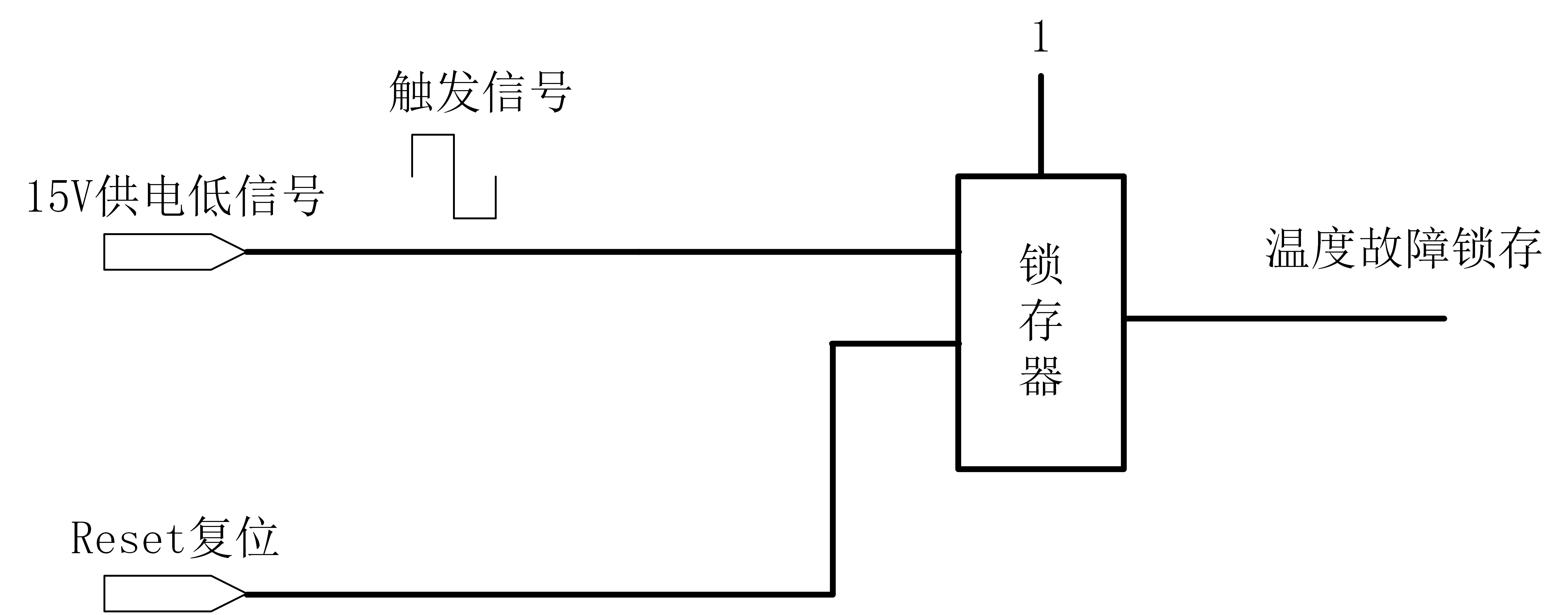

15V供电低保护
一个组件上配有1路低电压供电保护，触发门限12V；正常时指示灯灭，触发故障时，自动封停PWM输出，故障指示灯亮；清除故障需按本地复位按钮或者远程复位。
故障不能屏蔽。

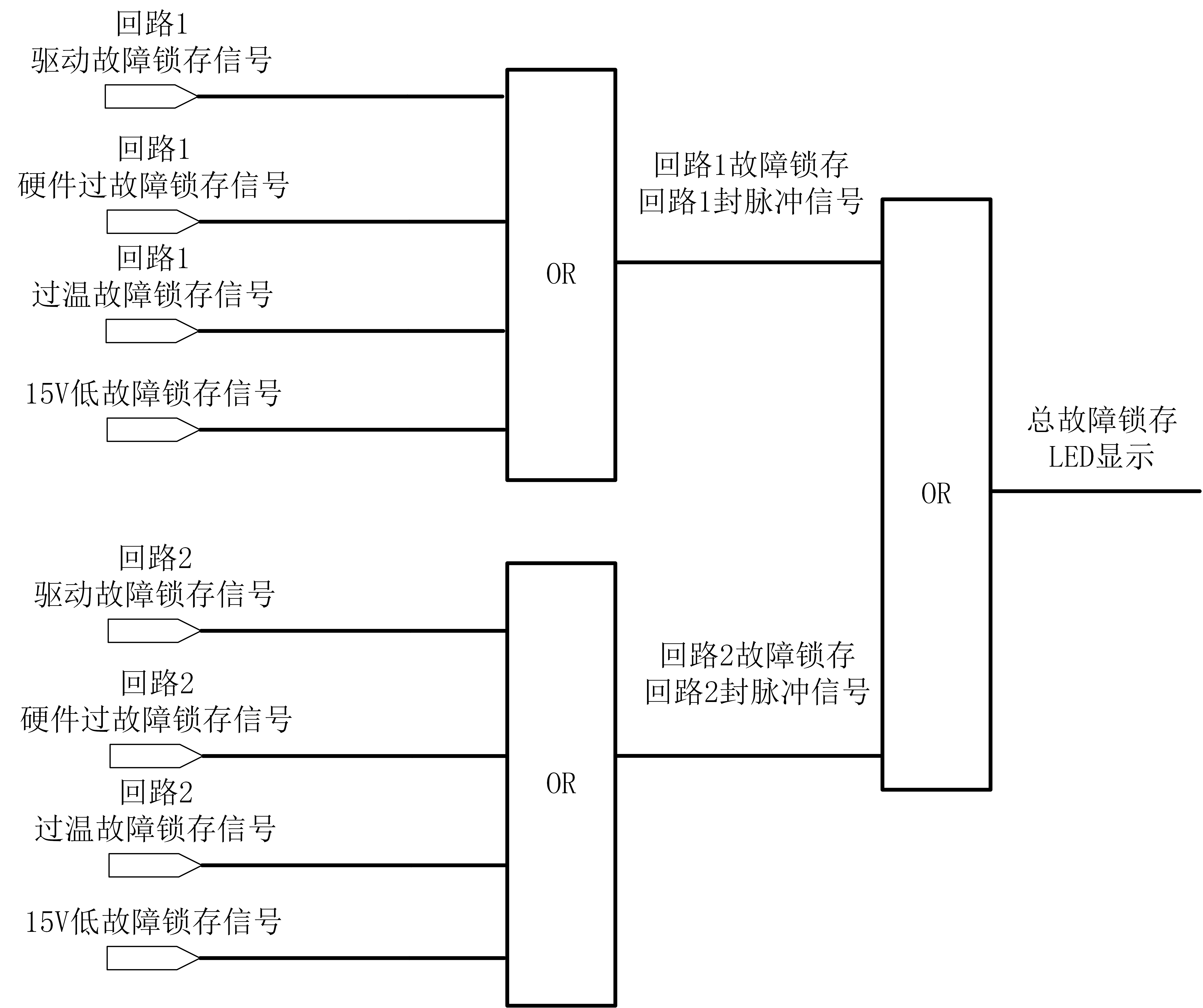

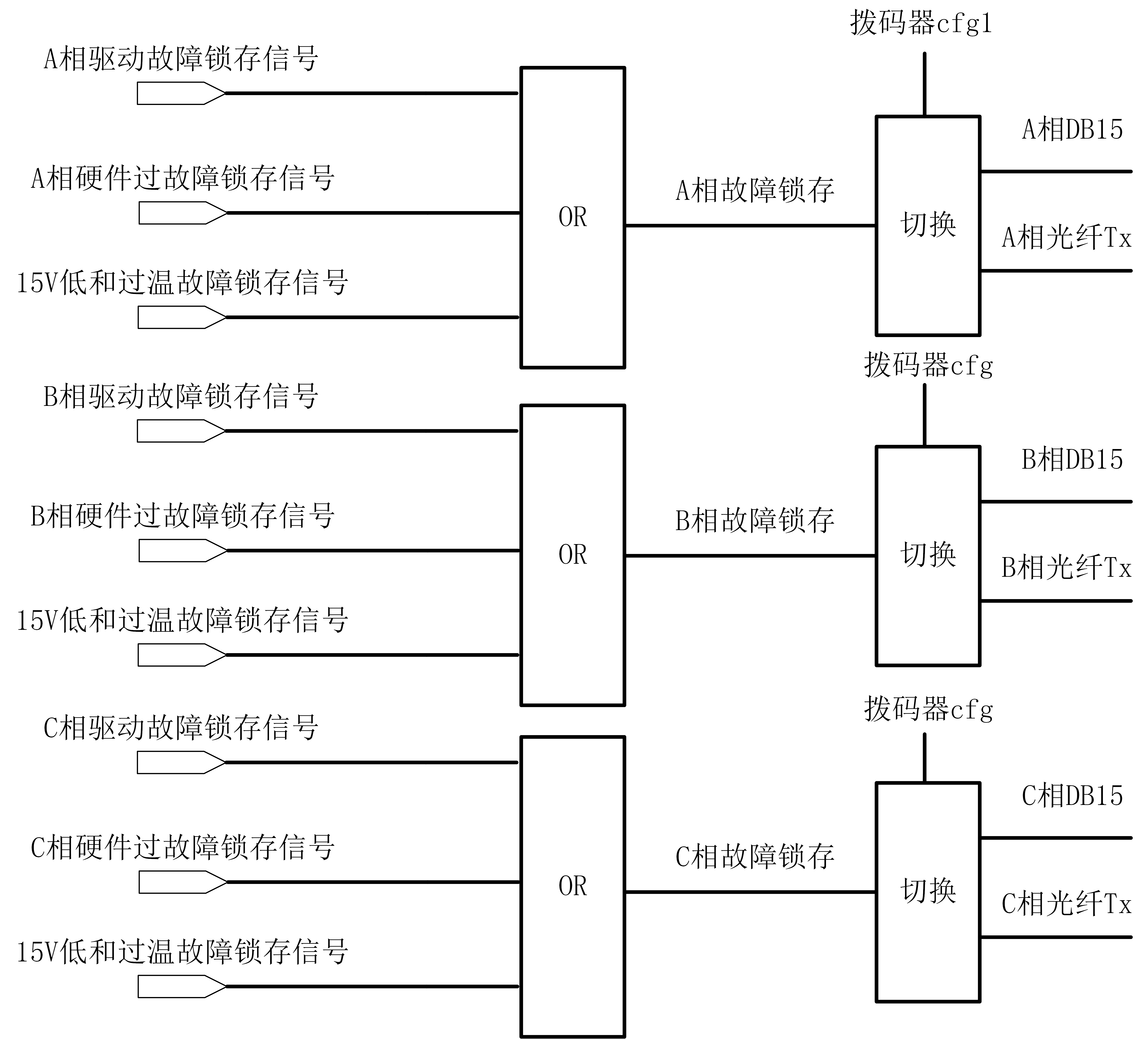

故障与故障封脉冲逻辑
故障封脉冲处理
故障与故障封脉冲逻辑
故障信号生成处理（光纤与DB15）
模拟检测
2组DB9模拟接口，每个DB9包含：3路电流检测，1路直流电压检测。
每个IGBT回路自带一个NTC，共2路温度测量。
光纤接口与DB15电接口切换
光纤 Rx1~Rx6 Tx1~3 对应 IGBT回路1驱动 和故障反馈。DB15 BX1与BX2（一半）对应 IGBT回路2驱动 和故障反馈。
光纤 Rx7~Rx12 Tx4~6 对应 IGBT回路2驱动 和故障反馈。DB15 BX2（一半）与BX3对应 IGBT回路21驱动 和故障反馈。
光纤接口与DB15电接口切换由拨码开关SW1的Cfg1控制切换。
