PT自控模组

PT4000自控模组内部集成一个4U控制模块、4-16个PM4000功率插板和PL外设功能插板，集成有驱动、采样、保护等功能，可快速搭建不同电平的电力电子并网装置。机箱内部配有智能插件识别管理系统，用于多样化配置的19寸机箱，实现准确的软件配置管理。

PT4000根据机箱深度可分为前插和前后插两款机箱；其中前插分为6槽的PT1系列和8槽的PT3系列，前后插分为12槽的PT2系列和16槽的PT4系列。

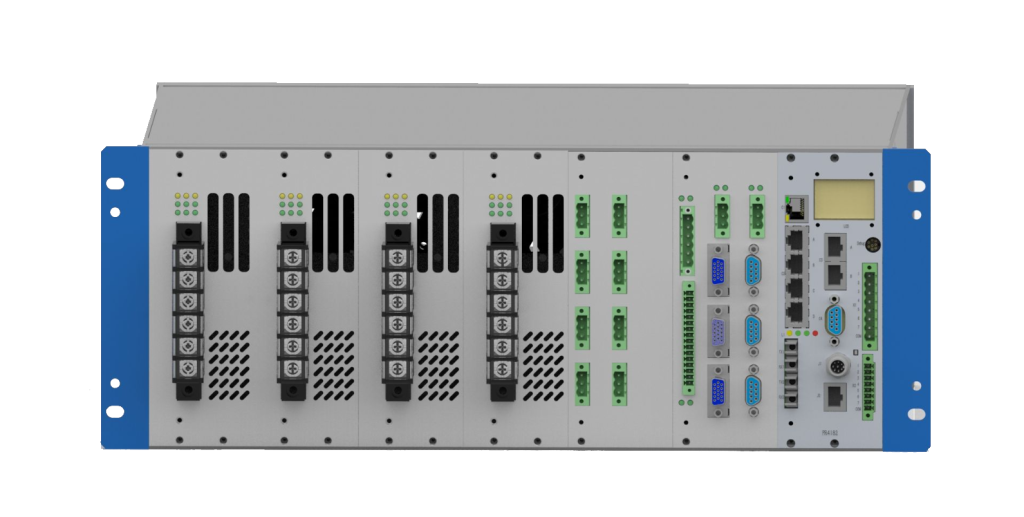

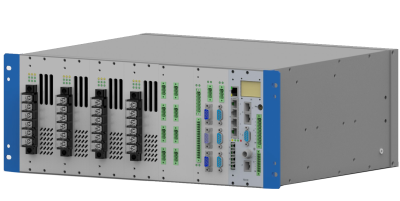

PT1212
PT1212

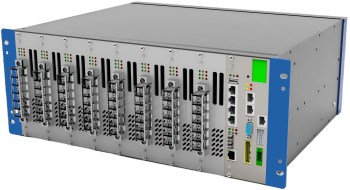

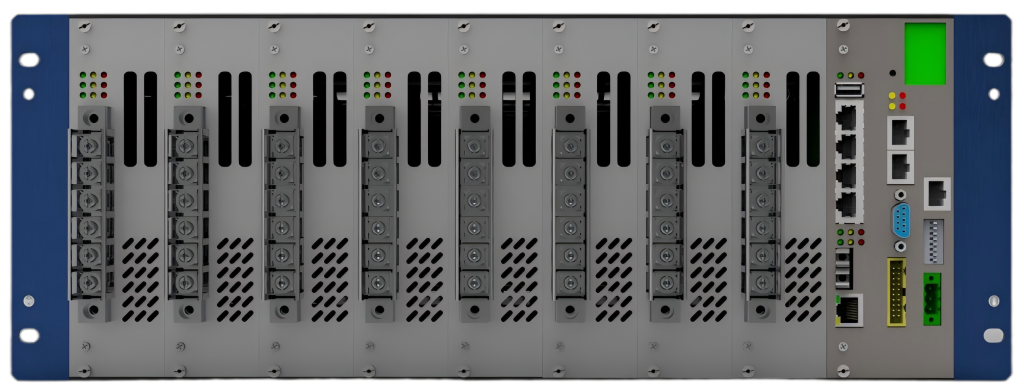

PT3820
PT3820
控制单元
开发环境
专用配置软件：RTBuilder
监控工具：ScoutXS
在线示波和波形分析工具：ScoutXosc
模拟输入
32路AIN
模拟输出
4路DAC
PWM驱动
原生PWM*32，拓展PWM*80
开入开出
DI*7，DO*7
增量式旋转编码器
QEP 2组
一般通讯
RS232*1；RS485*1；CAN*1
专用通讯
标准配置：ModbusRTU、 ModbusTCP
可选配置：EtherCAT、GOOSE、CANOpen

PT1212-TG

典型拓扑：背靠背

功率插件型号：PM4641-TG

额定直流电压：650V

额定功率：10kW

PT3820-MD

典型拓扑：级联

功率插件型号：PM4820-MD

额定直流电压：120V

额定功率：10kW

PT1系列

PT1xxx是PT系列6槽位前插款机箱，6槽位机箱配置包含以下内容：
Slot6
Slot5
Slot4
Slot3
Slot2
Slot1
Slot0
Power
Power
Power
Power
PL
PL
Control·Unit

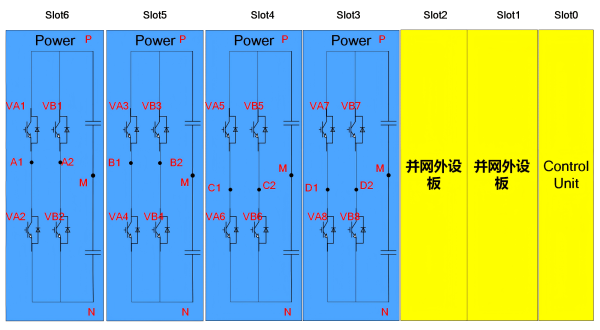

PT1X槽位

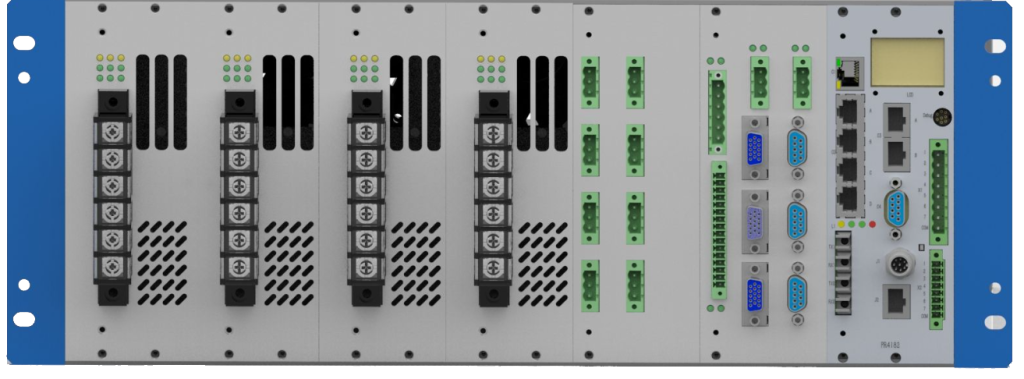

典型型号PT1212

机箱内部配置4块PM4641插件和PL4320、PL4220两款PL插件，常用于搭建四回路背靠背工频隔离变流器，机箱内部拓扑如下：

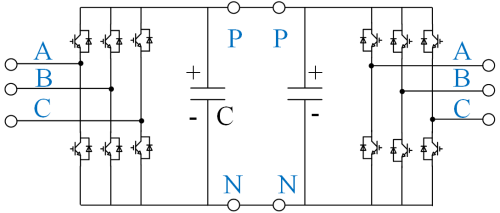

PT1X拓扑

典型用例PC1342

PC1342系统内置4台交流变换器，相互之间隔离且采用不同的控制器，可以完全独立运行。每台变换器分为源侧和网侧，其中网侧为主要实验测试对象。源侧用于模拟风光储等不同功率源。

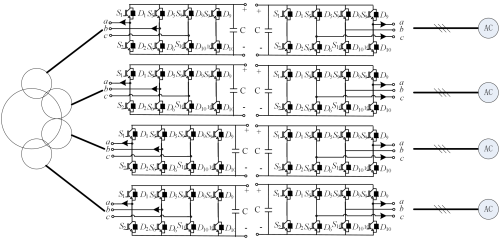

PT1X用例

PT2系列

PT2xxx是PT系列12槽位前后双插款加深机箱，预计能够配置12路PM功率插板和PL插板，敬请期待。

PT3系列

PT3xxx是PT系列8槽位前插款机箱，能够配置8路PM功率插板，8槽位机箱配置包含以下内容：
Slot8
Slot7
Slot6
Slot5
Slot4
Slot3
Slot2
Slot1
Slot0
Power
Power
Power
Power
Power
Power
Power
Power
Control·Unit

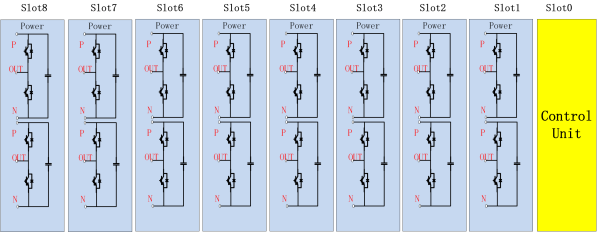

PT3X槽位

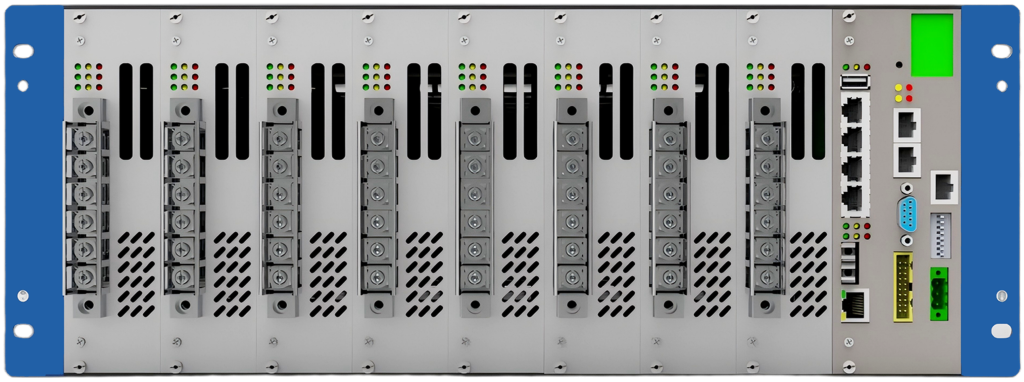

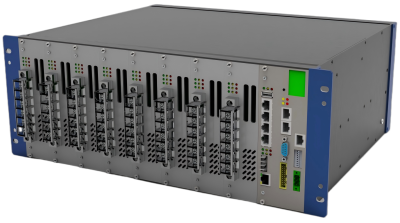

典型型号PT3820

可配置为一组AC-DC-AC四象限运行的背靠背变流器，或者配置为16个半桥MMC单元，8个H桥，或其他型式。

典型用例

PT3820自控模组的典型应用是模块化多电平设备，如：链式STATCOM、MMC多电平模块变换器、M3C级联矩阵变换器、SST电力电子变压器、DCT级联直流变压器。
PT控制单元提供EtherCAT实时以太网和工业光纤SFT两种高速实时同步通讯链路，可以构造分布式控制系统。PT3820充当“阀段”单元，可以完成高达16个2电平半桥单元的闭环控制，并保持与系统主机和其他从机的同步关系，同步抖动控制在1us。

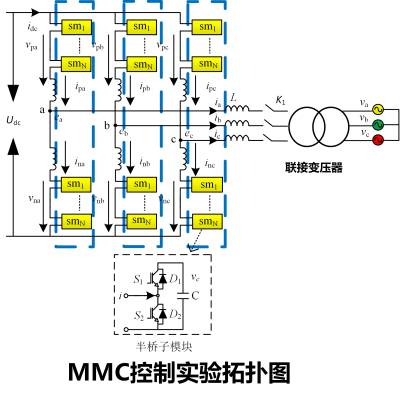

PT3X用例

PT4系列

PT4xxx是PT系列16槽位前后双插款加深机箱，预计能够配置16路PM功率插板和一个PL插板，敬请期待。
