FAC控制器 高性能工业实时控制器
RP3280
处理器

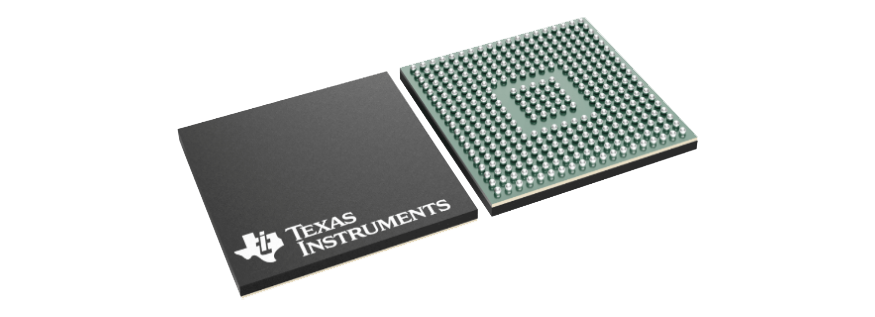

TMS320F28388D+FPGA
2 x C28x DSP：200M
CLA控制率加速器
ESC通信加速器
FPGA DSP Slice:180
I/O
一体化工具链
设计 WRTBuilder
监控 ScoutXS
诊断 ScoutXOSC
通信协议
CANOpen；Modbus
GOOSE；EtherCAT
IEC60870-5-104
IEC61850

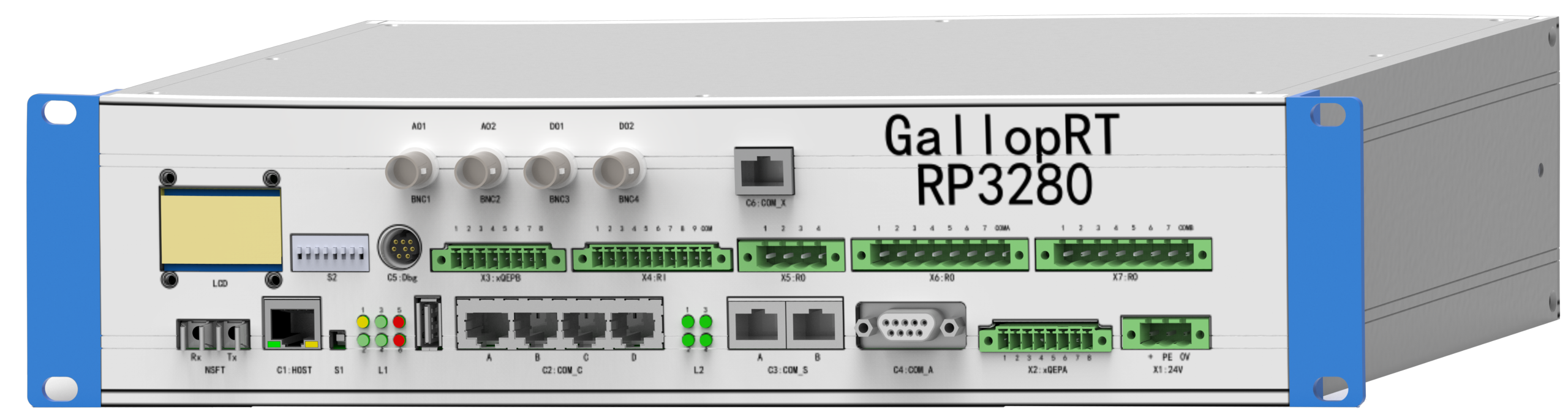

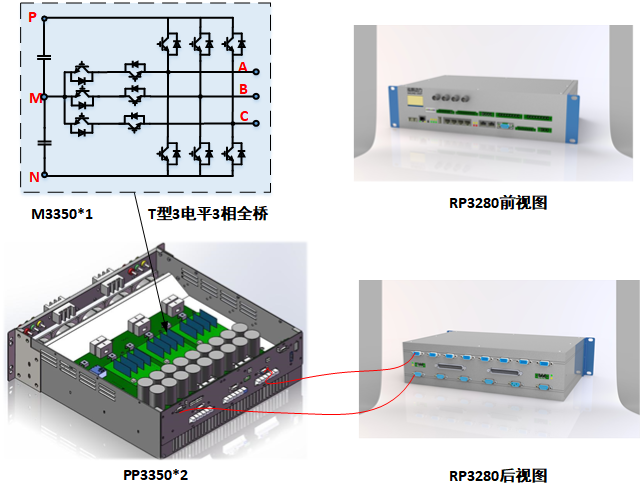

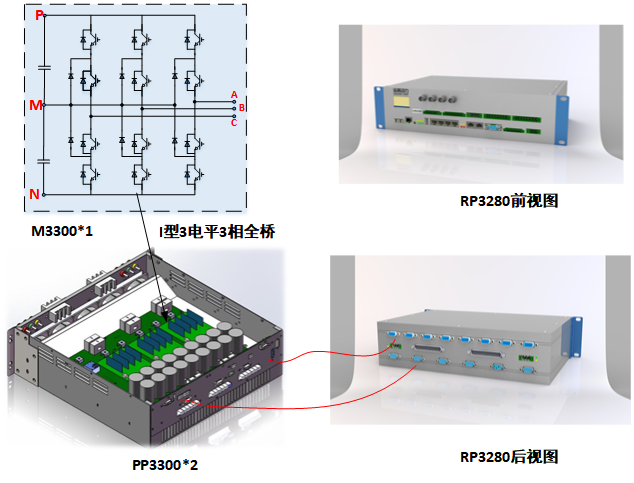

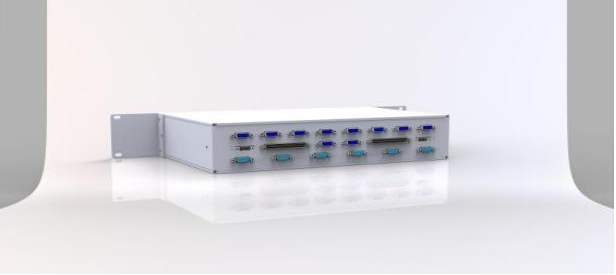

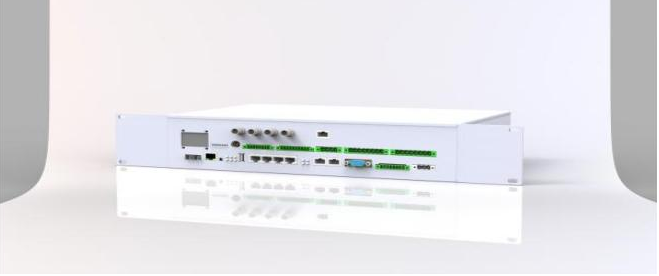

RP3280实时工业控制器

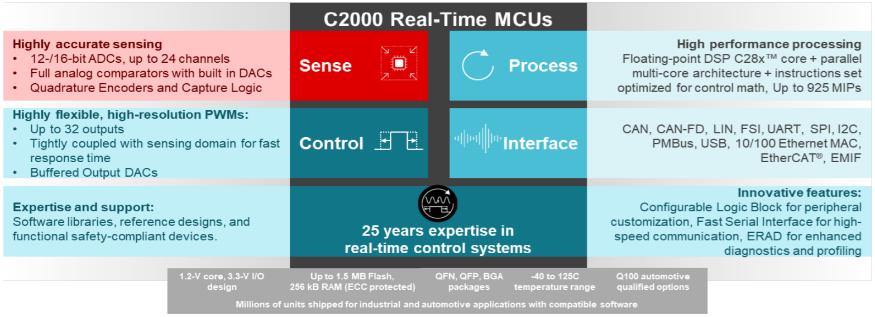

•RP3280控制器是基于TI公司第三代C2000系列实时控制芯片和高性能FPGA打造的RTI控制器（实时工业控制器），提供最高32路PWM通道的各种典型电力电子装置的快速原型控制，其良好的工业设计也支持大部分常规工业场景下的产品样机使用。
•RP3280与我们自主研发的WRTBuilder+ScoutXS+ScoutXOSC一体化工具链深度集成，构建了从设计到验证的快速通道，让您能专注于控制算法本身，加速从创新想法到产品原型的转化。
RP3280控制器特点
灵活的控制核心： 可以灵活构造不同的控制频率。另外提供专用的通讯管理核心，可以同步完成高性能的实时通讯。
全面诊断：
内置完善的监控与保护机制，保障工业和动模实验安全。
无缝集成：
与自研代码生成工具完美契合，实现从simulink模型到硬件的一键部署。

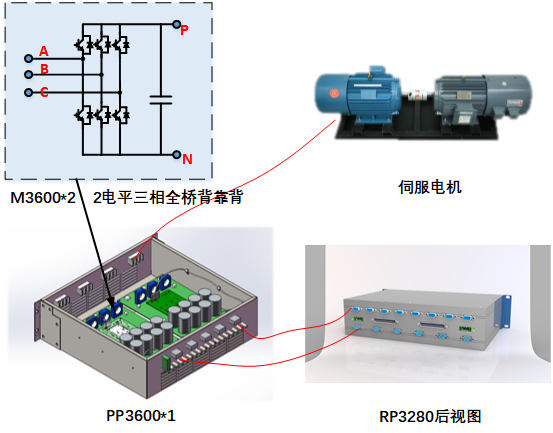

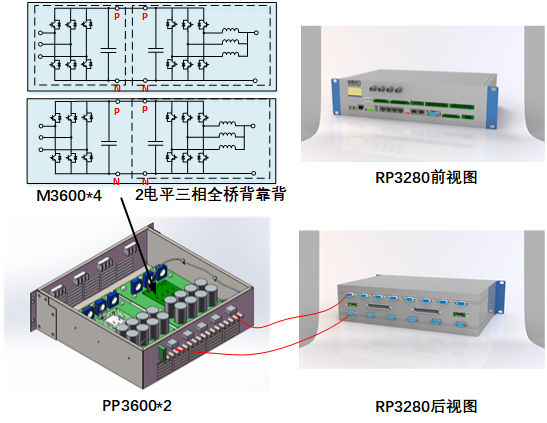

丰富灵活的I/O：
提供多种模拟量、数字量、光纤接口和工业总线接口，轻松对接各种传感器与功率单元。

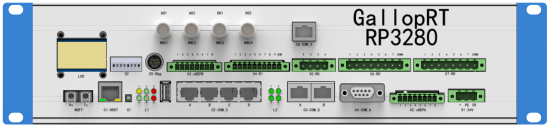

RP3280接口参数
模拟输入
24路，12bit，200KSPS，±50mA
32路，16bit，500KSPS，±5V
模拟输出
4路，16bit，200KSPS，±10V
数字输入
三线QEP：2组，±25V
开入：8路，18V~36V
ERR反馈：16路，5V/15V
数字输出
PWM：32路，15V
开出：16路，250VAC/30VDC
通信接口
2x 百兆以太网RJ45端口；1 xGOOSE接口；1xEtherCAT接口
2 x CAN2.0端口；2 x RS485端口；1 x RS232端口
2 x NSFT光纤接口
一体化集成开发环境
WRTBuilder —— 控制策略设计与部署的一体化平台
WRTBuilder是专为我们的实时控制器打造的Simulink模型设计与自动化代码生成套件。它将复杂的工程流程简化，让您无需深入底层代码，即可高效地将控制理念转化为在RP3280控制器上稳定运行的应用程序。
✦ 可视化模型设计：基于Simulink环境，提供丰富的模块库，进行直观的图形化控制算法建模。
✦ 硬件接口绑定：轻松将控制模型与RP3280的物理IO(如ADC、PWM)进行关联。
✦ 一键式代码生成与编译：自动将控制模型转换为代码，并完成编译、链接，生成可直接下载的软件包。
ScoutXS —— 控制器监控与深度诊断的专家工具
ScoutXS是一款功能强大的上位机监控与调试软件，是您与RP3280控制器交互的窗口。它提供了从基础参数调整到高级故障诊断的全套工具，确保您在研发和测试过程中对系统行为了如指掌。
✦ 实时监控与调参：在线监视关键变量波形，并可动态修改控制器内部参数。
✦ 高级录波与分析：支持手动触发与配置录波，并对录波文件进行深度分析。
✦ 文件与系统管理：实现文件的上传/下载，控制器文件删除和清理，以及精确的网络对时。
✦ SOE事件序列查看：按时间顺序查看事件记录，为分析复杂系统的时序与故障提供关键数据支撑。
